Почему профессиональная серия дороже? Спарринг! HikVision DS-2CD2632 vs. DS-2CD4232

04.05.15  |  Статьи

На данный момент HikVision является лидером отрасли, потому что выпускает оборудование, характеристики которого очень четко соответствуют требованиям рынка, при этом сохраняя умеренную стоимость.

Компания HikVision известна своими камерами средней ценовой линейки. Однако в ассортименте бренда присутствуют также и профессиональные камеры, которые «на бумаге» по большинству параметров схожи с аналогичными решениями более бюджетной серии.

Целью данной статьи является сравнение камер бюджетной и профессиональной линеек. Для проведения исследования мы взяли один из самых востребованных типов – камеры в цилиндрическом исполнении или, как их часто называют «буллет» (от анг. слова bullet - пуля). Проведем сравнение по основным показателям, которые наиболее сильно влияют на итоговое качество изображения.

Итак, герои обзора:

HikVision DS-2CD2632F-IS – представитель наиболее популярной линейки уличных камер. Кроме технических характеристик, которые представлены ниже, данную модель выделяет наличие монтажной коробки в комплекте, которая значительно упрощает и ускоряет процесс установки.

Ее оппонент – камера профессиональной серии HikVision DS-2CD4232FWD-IS. В отличие от модели DS-2CD2632F-IS, более дорогое устройство 4ххх может поставляться с моторизорованным объективом.

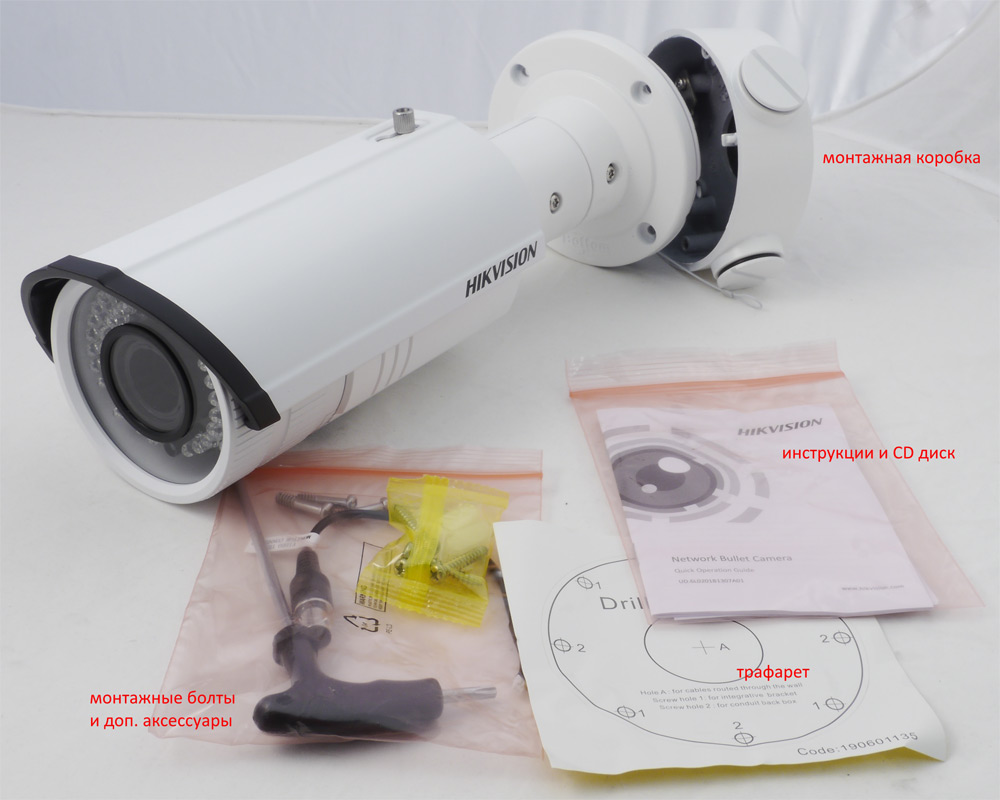

Комплект поставки



Комплект поставки обеих камер практически одинаков и стандартен для HikVision. В него входит:

  1. Камера
  2. Монтажная коробка
  3. Трафарет для крепления камеры на поверхность
  4. CD диск с драйверами и документацией
  5. Кабель с аналоговым выходом
  6. Монтажный комплект

HikVision DS-2CD2632 vs. DS-2CD4232

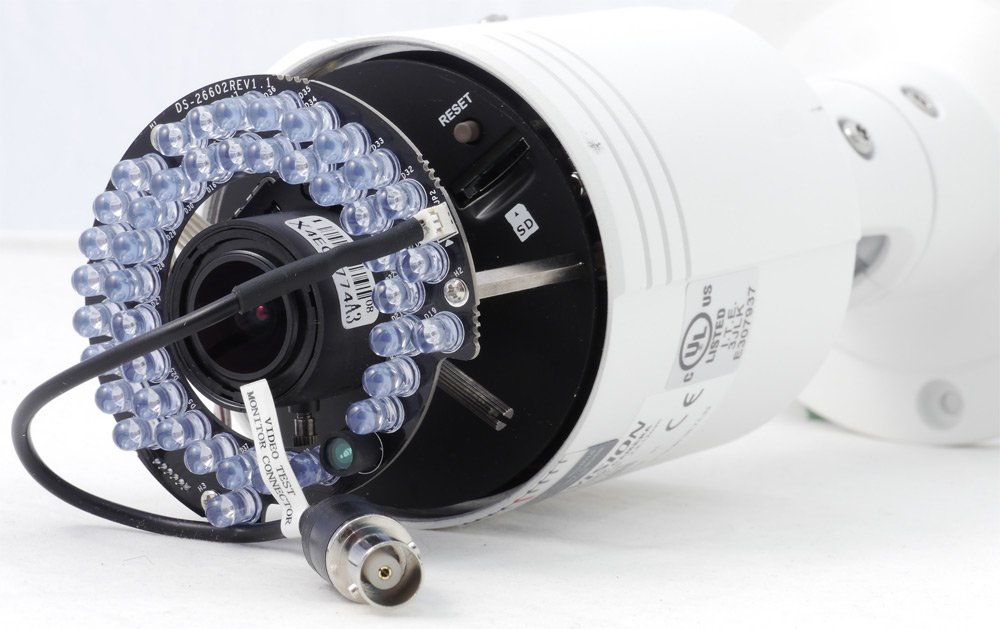

Присутствующий в комплекте кабель с аналоговым выходом предназначен для настройки объектива «на месте» путем подключения портативного аналогового монитора.

HikVision DS-2CD2632 vs. DS-2CD4232HikVision DS-2CD2632 vs. DS-2CD4232Подключение аналогового видеовыхода

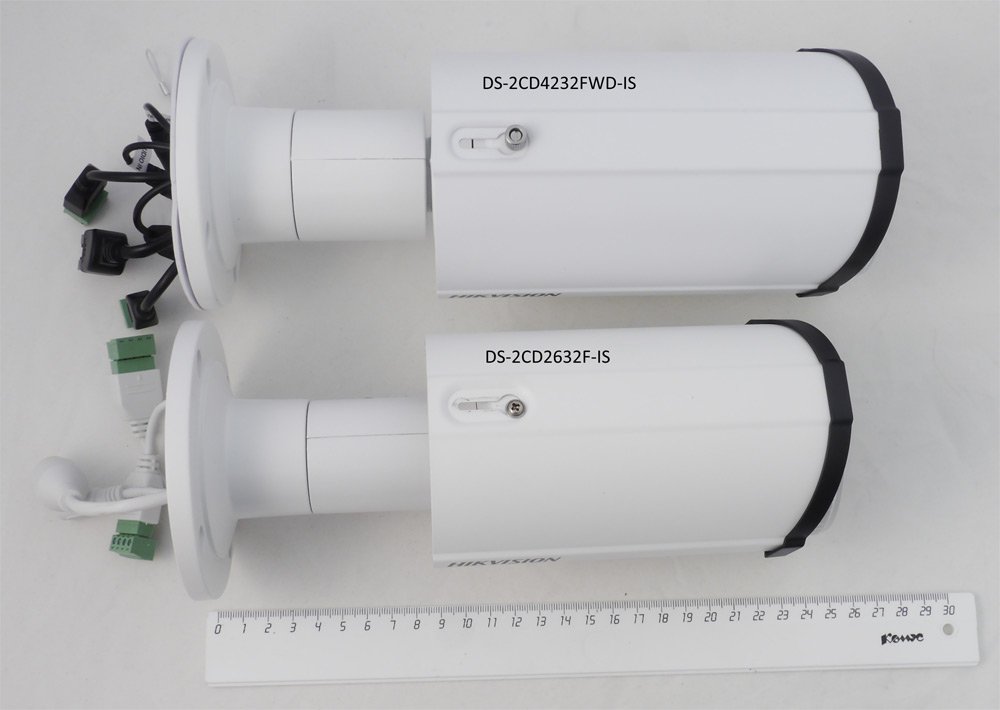

Сравнение физических габаритов



Устройства немного отличаются по размерам, также субъективно отличается и материал изготовления. Модель DS-2CD4232FWD-IS незначительно больше и тяжелее своего более бюджетного собрата.

HikVision DS-2CD2632 vs. DS-2CD4232

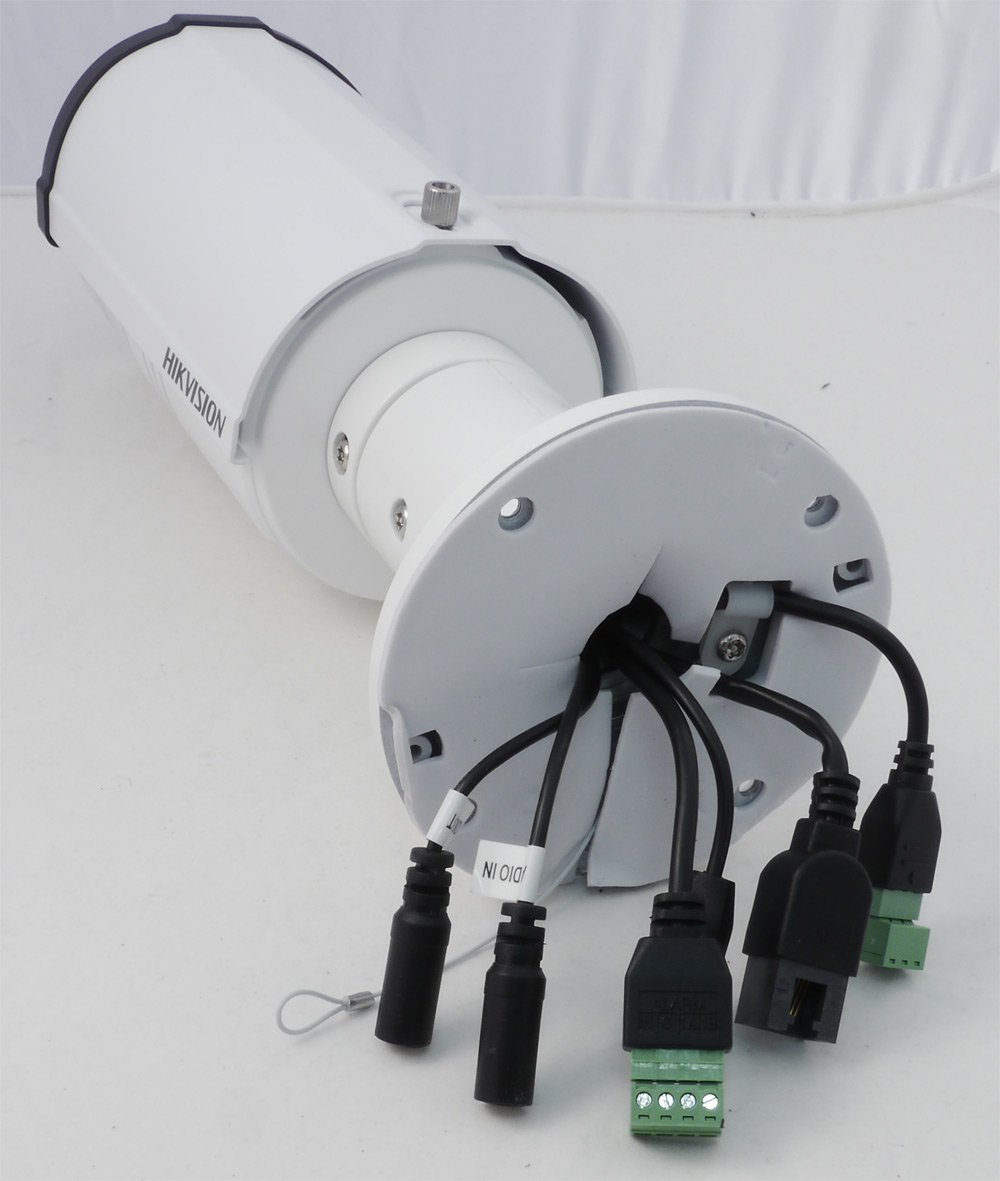

Также необходимо выделить различия в интерфейсах. Если у DS-2CD2632F-IS звуковые и тревожные входы/выходы собраны в единой колодке, то у модели DS-2CD4232FWD-IS они выполнены в виде раздельных подписанных проводов.

На камере профессиональной серии также присутствует вход для подключения устройств по протоколу RS485. На практике это означает, что вы можете подключить ее к поворотной платформе и превратить в полноценную «поворотку».

HikVision DS-2CD2632 vs. DS-2CD4232HikVision DS-2CD2632 vs. DS-2CD4232



Сравнение основных технических характеристик

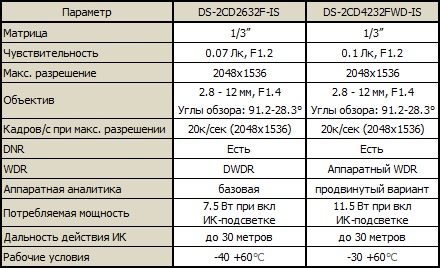

Сравним основные технические характеристики камер.

HikVision DS-2CD2632 vs. DS-2CD4232

Модели выполнены на разных аппаратных платформах. За счет более мощного процессора в 4 серии были добавили дополнительные функции аналитики.

Также линейки отличают матрицы и WDR. В профессиональной серии по заявлениям производителя задействован менее чувствительный сенсор. При проведении тестов мы посмотрим так ли это на самом деле.



Тест на разрешающую способность



Разрешение это один из основных параметров, на который обращают внимание при выборе камеры видеонаблюдения. Очень важно понимать как сильно снижается разрешение при низком освещении и при переходе в черно-белый режим.

Современные IP-камеры с одинаковым разрешением «на бумаге» показывают приближенные показатели в ТВЛ при дневном свете. Однако при снижении освещенности различные модели будут по-разному «терять» в разрешающей способности.

Как мы делали тест. Основной задачей было выявление падения разрешения при снижении освещения. Мы не ставили себе цель найти максимальное разрешение при разных условиях. В целом можно было бы обойтись процентным соотношением, но мы решили оставить численные значения.

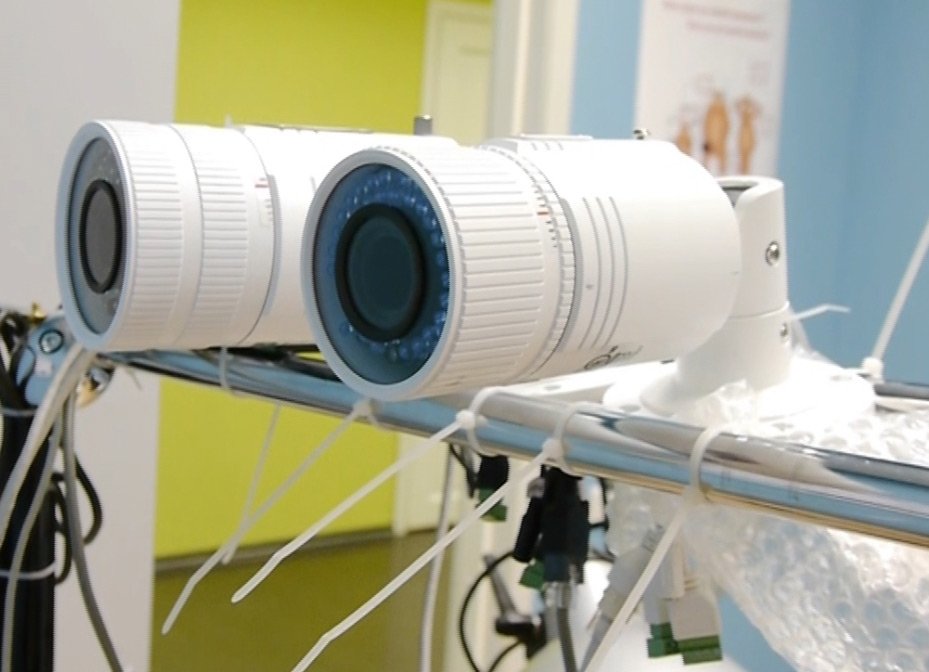

Тест проводился в лабораторных условиях. Камеры были установлены в непосредственной близости друг от друга.

HikVision DS-2CD2632 vs. DS-2CD4232

Напротив камер, примерно в полуметре, расположена тестовая мира ISO12233. При тестировании были установлены идентичные настройки. Для измерения разрешающей способности мы решили использовать профессиональную программу компании Olimpus по измерению разрешения камер в ТВЛ.

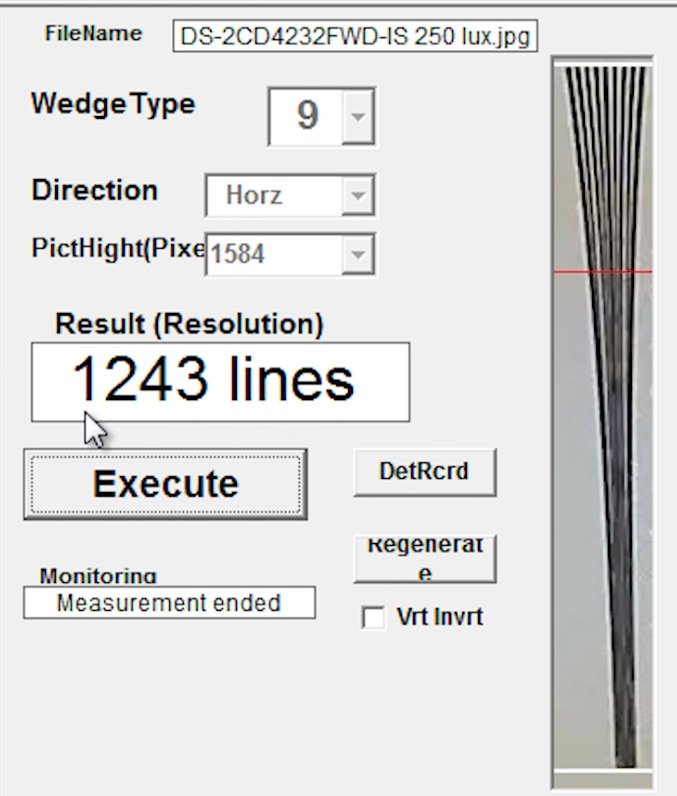

При дневном свете устройства показали примерно одинаковые значения порядка 1200 линий.

HikVision DS-2CD2632 vs. DS-2CD4232
Значения измерительной таблицы для камеры DS-2CD4232FWD-IS

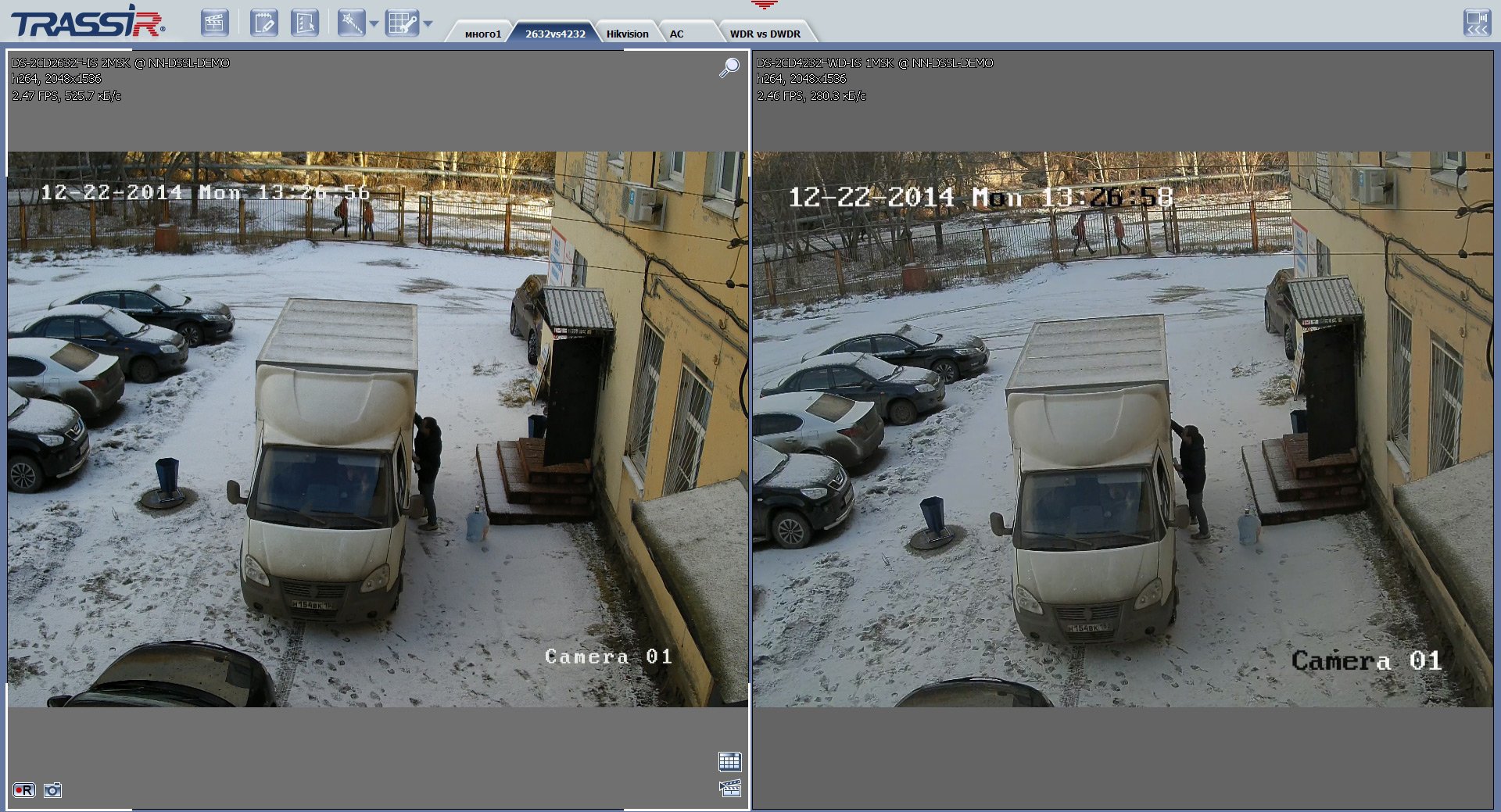

Это подтверждается на практике. Примеры съемки отображают практически идентичную картину.

HikVision DS-2CD2632 vs. DS-2CD4232HikVision DS-2CD2632 vs. DS-2CD4232

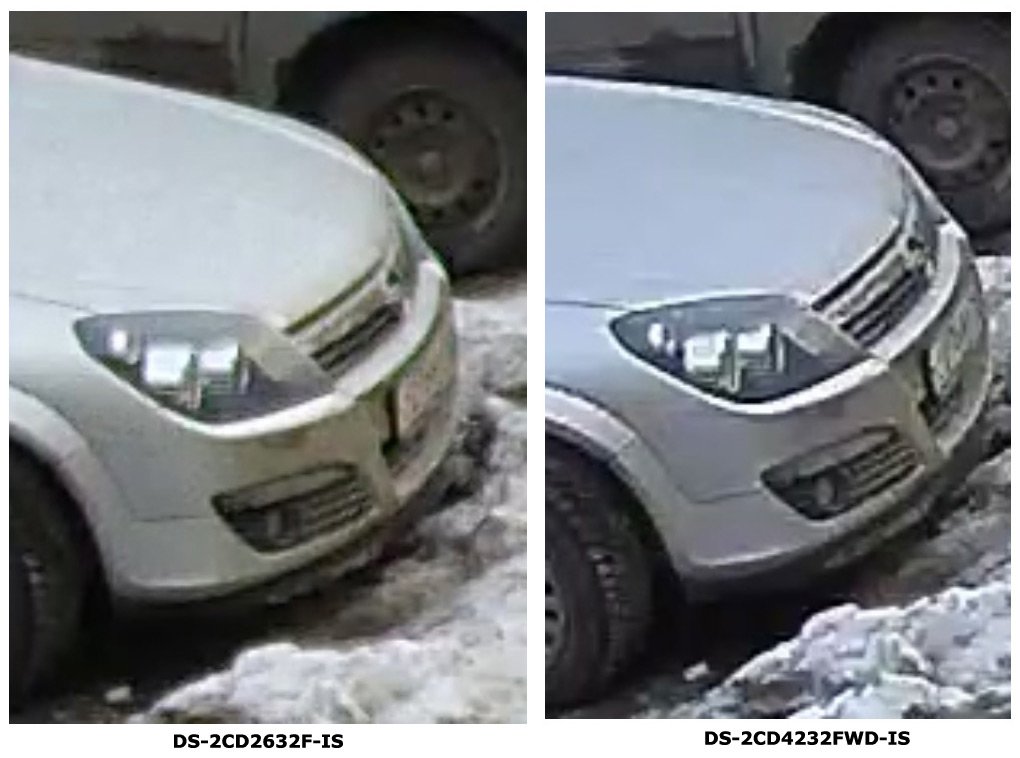

Увеличенные области тех же изображений:

HikVision DS-2CD2632 vs. DS-2CD4232

Как уже говорилось выше при дневном свете, в щадящих условиях (отсутствие встречной засветки от солнца, либо других объектов), камеры разного ценового диапазона показывают примерно сопоставимую картинку.

Далее мы понижали освещение и измеряли количество в ТВЛ при различных значениях освещенности. И вот результат:

HikVision DS-2CD2632 vs. DS-2CD4232

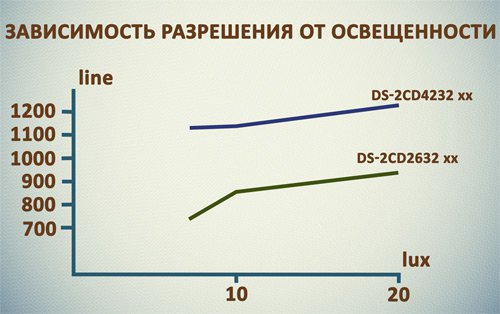

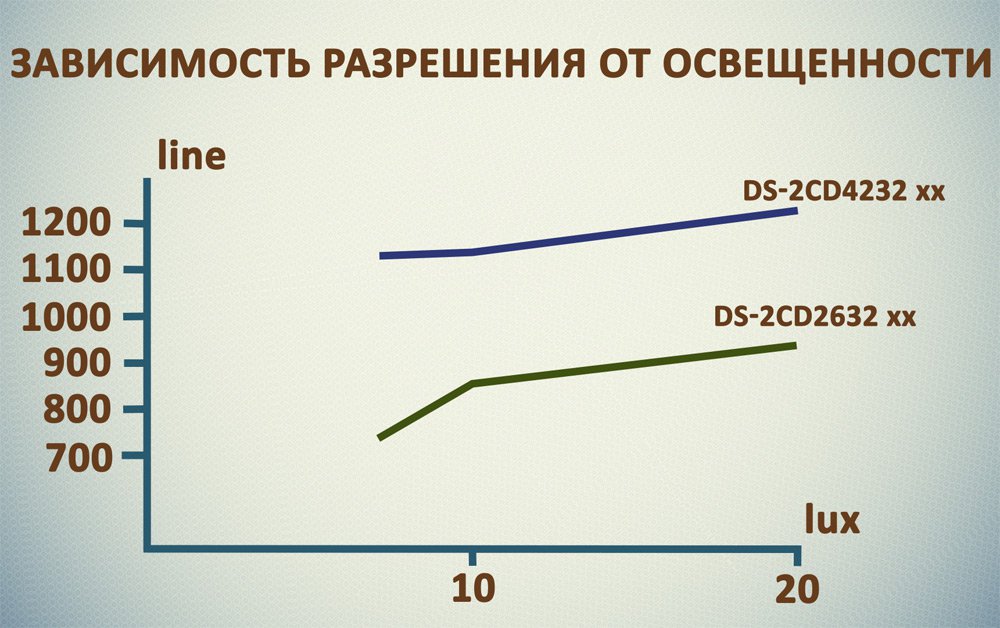

Более наглядно представленная информация выглядит в графическом виде.

HikVision DS-2CD2632 vs. DS-2CD4232

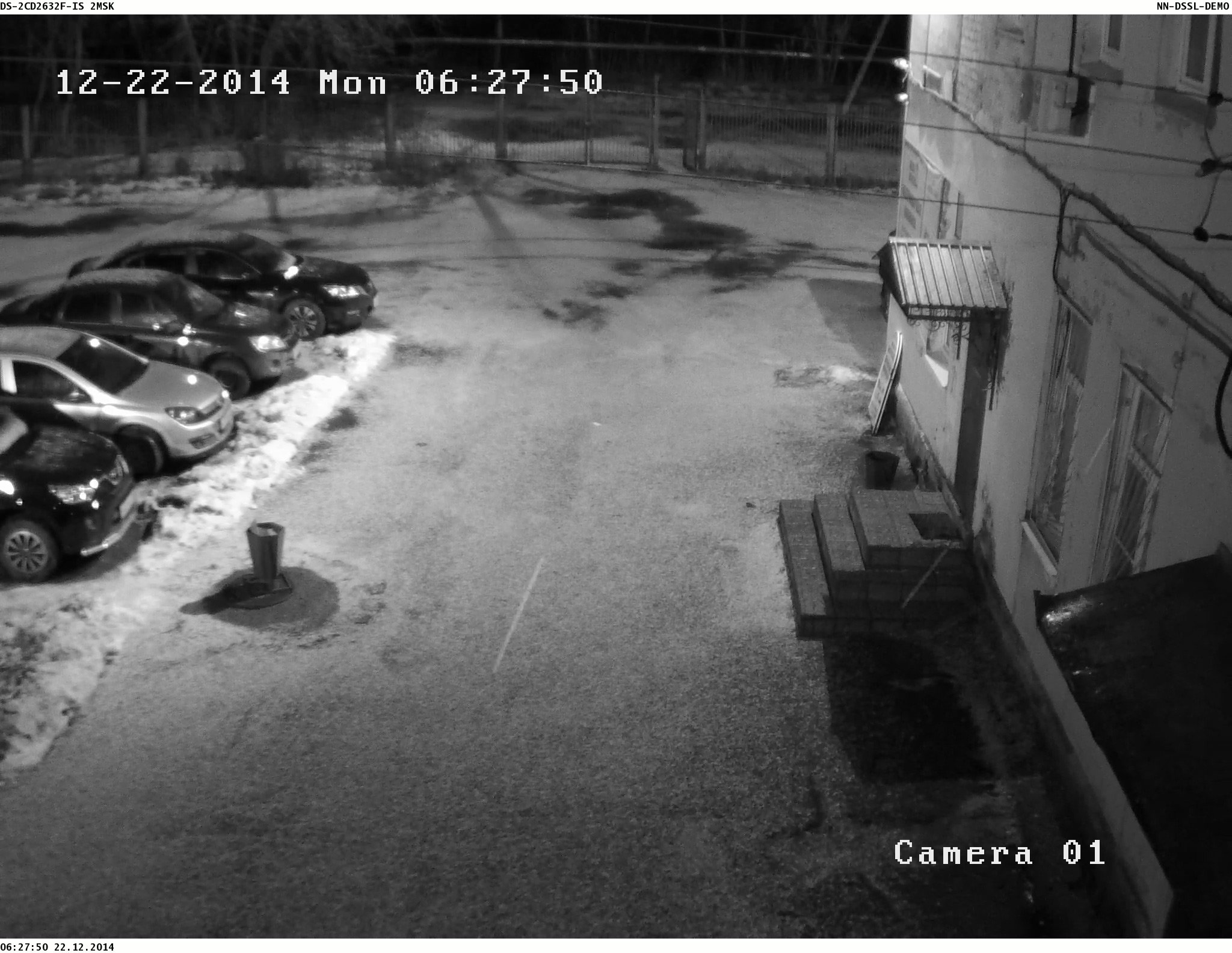

Скриншоты в темное время суток. Режим съемки – ночь.

HikVision DS-2CD2632 vs. DS-2CD4232HikVision DS-2CD2632 vs. DS-2CD4232HikVision DS-2CD2632 vs. DS-2CD4232

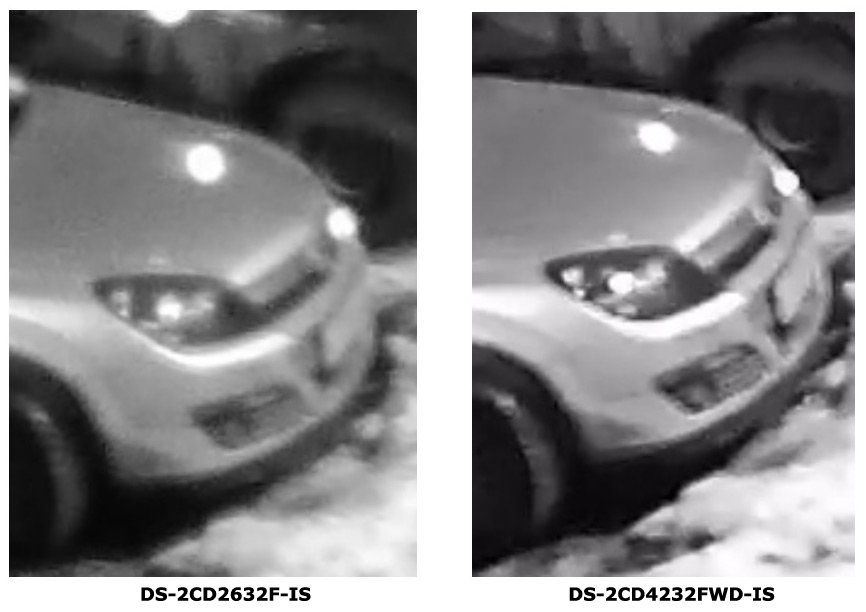

На увеличенном изображении видно, что картинка на камере профессиональной серии DS-2CD4232FWD-IS в ночном режиме получается более четкой.

В условиях недостаточной освещенности различие в качестве съемки становится заметным, и мы видим, что у камер профессиональной линейки падение разрешения (в ТВЛ) проявляется в гораздо меньшей степени.

Резюме. Заявленные характеристики не всегда отражают действительность. На практике мы получаем, что профессиональная серия камер лучше себя показывает в условиях недостаточно освещенности. Тест наглядно демонстрирует в чем на самом деле отличия между камерами, так как в реальных условиях проблематично сделать равноценное сравнение.

Тест на WDR



Вначале вернемся к азам и определим что такое WDR (Wide Dinamic Rage – широкий динамический диапазон). Динамический диапазон камеры определяет соотношение между максимальной и минимальной интенсивностью света, которые она может фиксировать. На практике – это способность камеры передать без искажений и потерь одновременно и ярко освещенные и темные участки изображения.

Хочется сказать, что любая видеокамера обладает динамическим диапазоном. Способность устройства отображать сложные сцены с хорошей контрастностью и равномерной яркостью стоит денег, но это вовсе не переплата за ненужный функционал. Переплата как раз возникает, когда вы покупаете камеру любого разрешения и типа и, где бы вы ее ни установили, всегда найдется участок, который будет пересвечен или слишком темный, чтобы точно различить детали. В этом случае часть информации теряется, а часть разрешения камеры не используется.

На сегодня существует две версии реализации механизма WDR: цифровой (DWDR) более распространен в виду своей бюджетной стоимости, и аппаратный, его еще называют True WDR или Real WDR.

Цифровой, осуществляет обработку изображения, повышая уровни в темных зонах сцены и, наоборот, подрезая их на сильно засвеченных участках изображения. По сути это игра полутонами. Данный метод работает, но имеет ряд недостатков:

  1. Ограниченные пределы работы.
  2. Итоговая картинка обычно более светлая, чем в реальности.
  3. Происходит искажение цветовой гаммы.

В свою очередь реализация аппаратного WDR требует:

  1. Специализированной матрицы, способной снимать с частотой в два раза больше стандартной (обычно 50 к/с).
  2. Более мощного процессора, способного обрабатывать видео с частотой до 50 кадров в секунду. Фактически каждый кадр камера снимает дважды с разной экспозицией: с длинной выдержкой чтобы проявить затемненные участки и с короткой – чтобы четко показать ярко освещенные зоны сцены. Затем два кадра «склеиваются» и мы получаем превосходное по качеству видео с частотой кадров до 25/30 к/с.

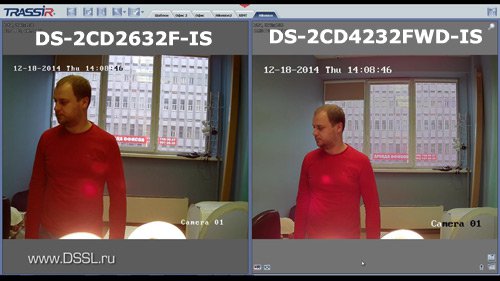

Сравнение было проведено в лабораторных условиях. Участники тестировались в трех режимах.

1. Наблюдение в щадящих условиях.

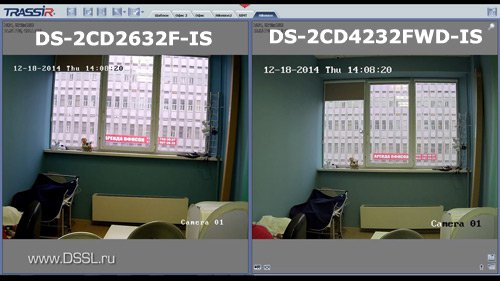

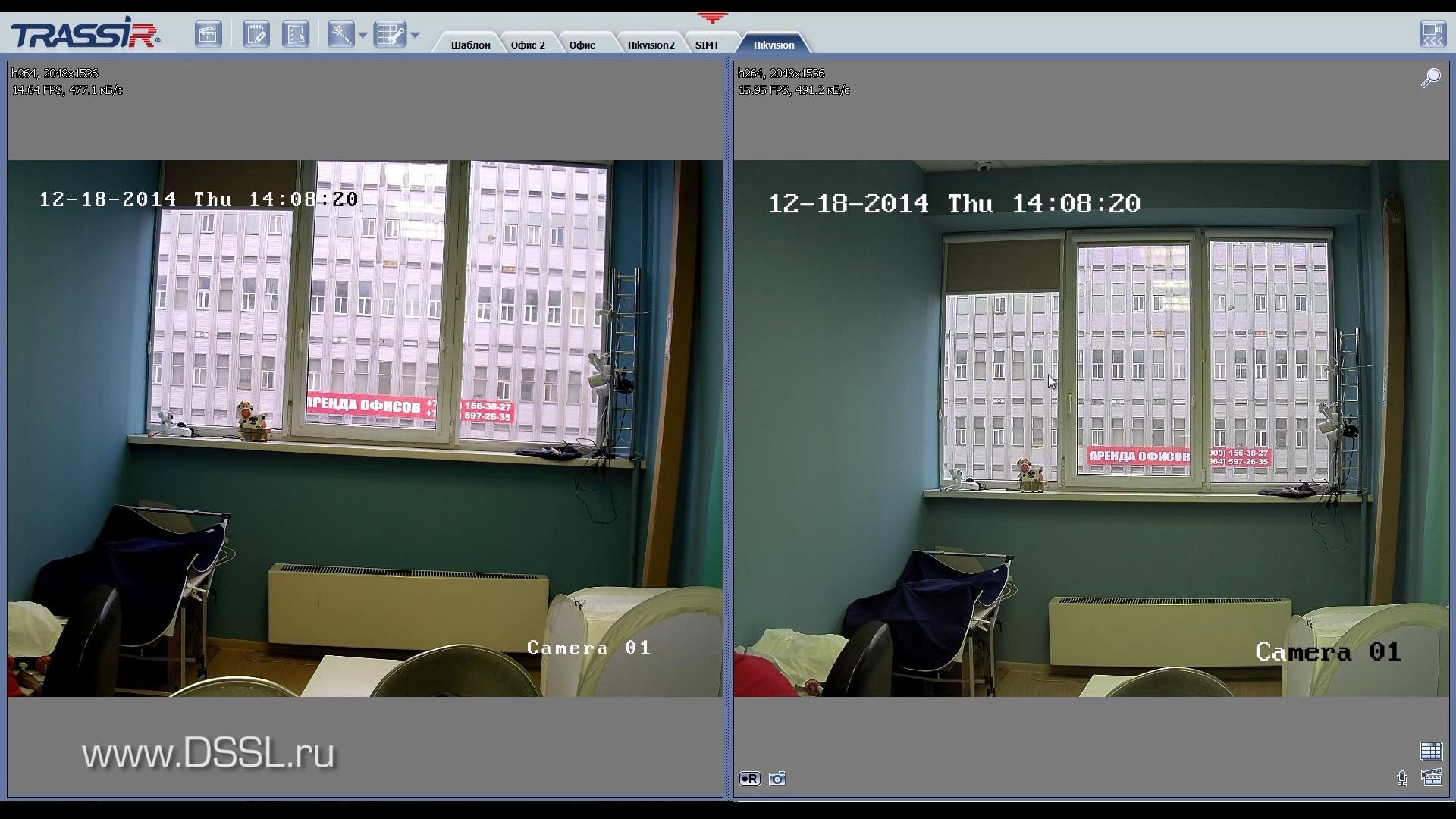

Камеры направлены на окно, световой поток незначительный. Данный режим соответствует стандартному использованию обзорной камеры, когда она находится достаточно высоко (более 6-7 метров) над землей и направлена вниз. В этом случае солнце не будет попадать в объектив.

HikVision DS-2CD2632 vs. DS-2CD4232

Вот как выглядит в реальных условиях.

HikVision DS-2CD2632 vs. DS-2CD4232

Разницы невооруженным глазом не заметно.

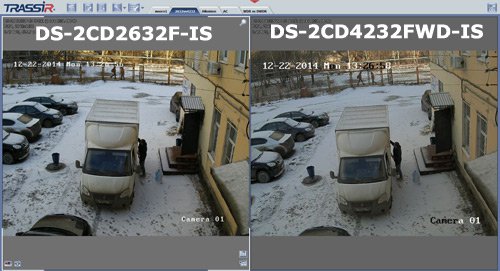

2. Наблюдения в условиях, когда основной пучок встречного света направлен не прямо в камеру, а рядом с ней. Это уже более сложные испытания, которые достаточно часто встречаются в жизни. Например, когда фары проезжающего мимо автомобиля не затрагивают камеру, но светят близко от нее.

HikVision DS-2CD2632 vs. DS-2CD4232

Есть незначительная разница в деталях. На камере в программным WDR (DWDR) общая картинка стала более темной. При использовании аппаратного WDR разницы не ощущается.

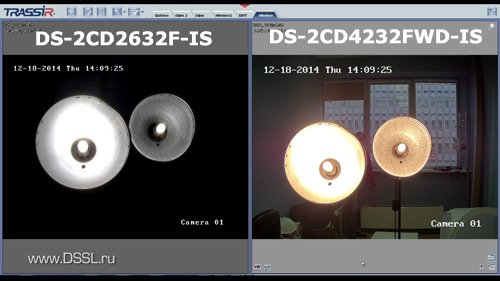

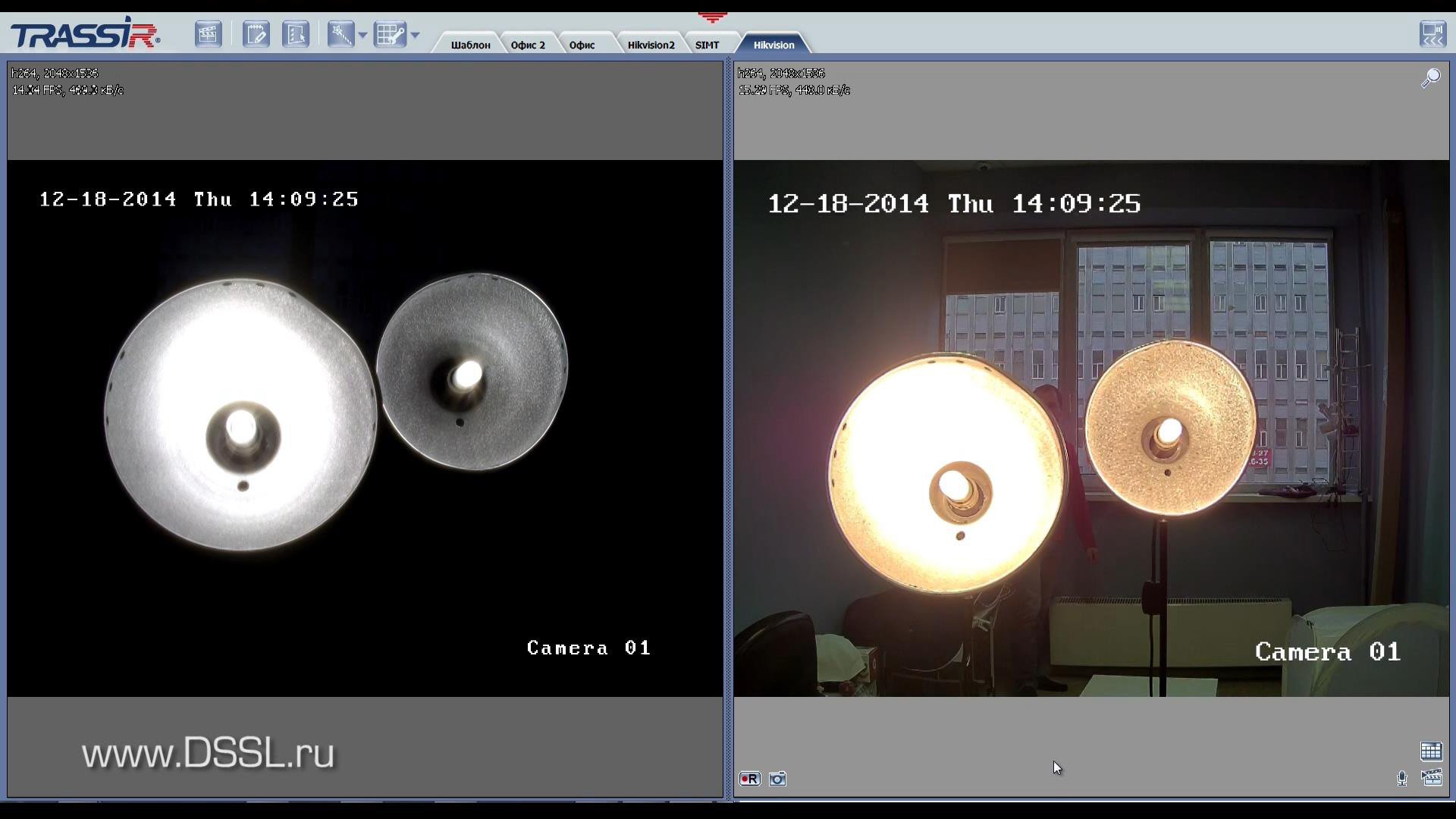

3. Самый сложный режим. Сильный световой поток направлен непосредственно в камеру.

А вот здесь уже необходимость в аппаратной реализации широкого динамического диапазона проявляется в полной мере. Изображения на камере с программным WDR просто не видно, все становится черным.

HikVision DS-2CD2632 vs. DS-2CD4232

Камере с Real WDR тоже не легко, однако она справляется со своими задачами.

На практике это означает, что «обычная» камера у вас не будет работать если:

  1. В объектив светит, к примеру, солнце на восходе или закате.
  2. Проезжающий автомобиль засветит камеру своими фарами и в итоге система не сможет распознать номер транспортного средства.
  3. Злоумышленник засветит камеру мощным фонарем.

Сравнение WDR и DWDR в лабораторных условиях:

Испытание WDR и DWDR в лабораторных и реальных условиях:

Применение в реальных условиях



На нашей практике часто встречаются случаи, когда интегратор берет один универсальный тип камер на весь объект, чтобы, во-первых, облегчить себе жизнь, а, во-вторых, удешевить общее решение в смете. В итоге получается следующее: на большинстве мест объекта камеры хорошо справляются со своими задачами, но в некоторых критичных точках устройства просто-напросто не работают. Потому что их «заливает» встречный свет. Это касается таких мест, как вход в здание, когда камера установлена снаружи, невысоко, и «смотрит» на прилегающую территорию. Либо такой вариант, когда задача камеры – осмотр больших территорий. В таких случаях устройство может захватывать как тень от высоких сооружений, так и прямые солнечные лучи.



Выводы



Мы показали на реальных примерах, чем камеры HikVision профессиональной 4-й серии превосходят бюджетные «ходовые» модели 2-й. Думаем нам удалось убедить вас, что иногда проще переплатить один раз за более функциональные решения, и быть на 100% уверенными в том, что установленные решения справятся с возложенными на них задачами.

Если у вас есть сомнения, что в камеру будут светить яркие источники света, используйте профессиональную линейку 4ххх.



P.S.



Камеры профессиональной серии обладают таким неоспоримым преимуществом – как встроенная аналитика. Однако рассмотрение данного функционала выходит за рамки текущего обзора и будет станет темой следующей статьи.



Примеры съемки

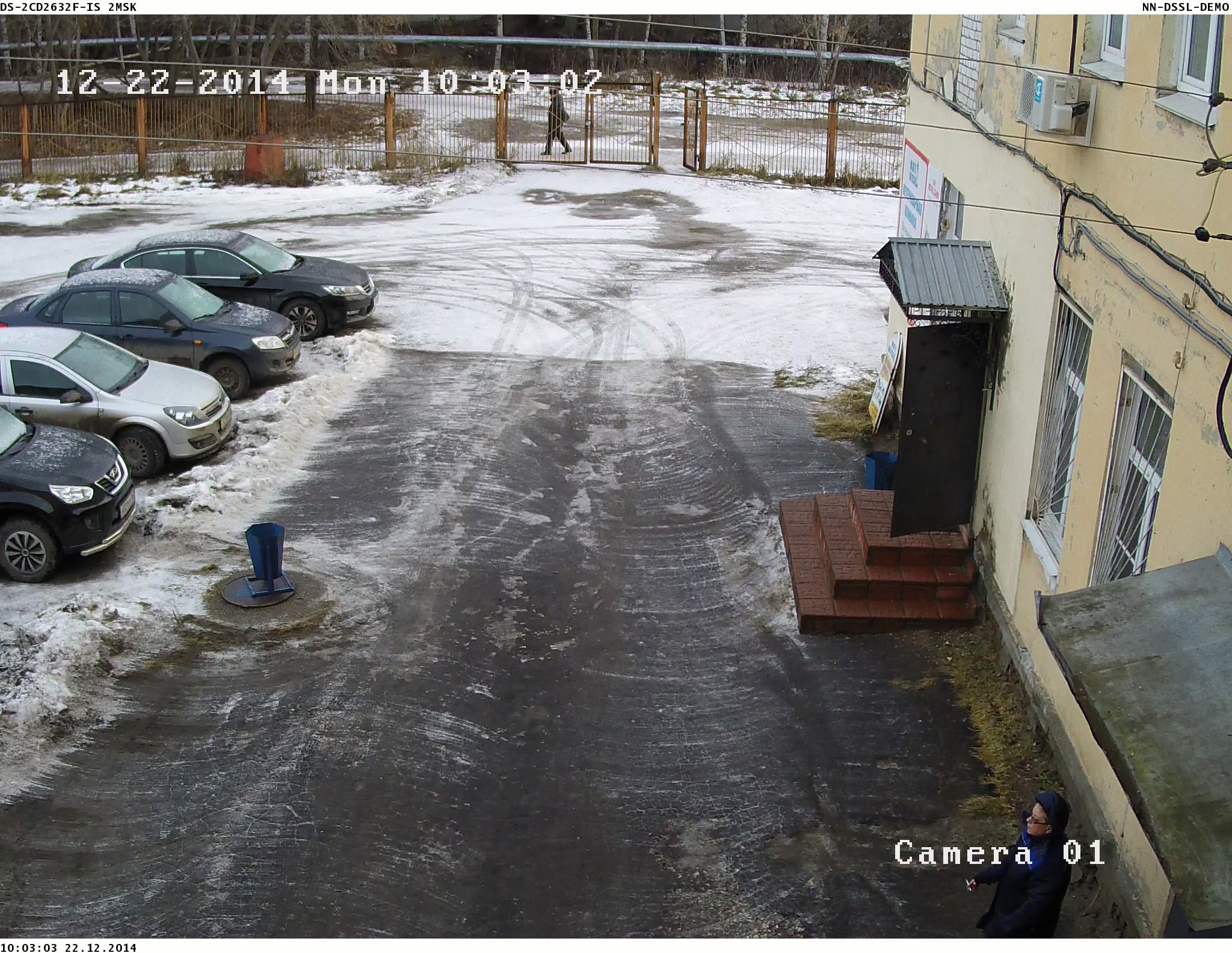

HikVision DS-2CD2632F-IS (утро, день, ночь)

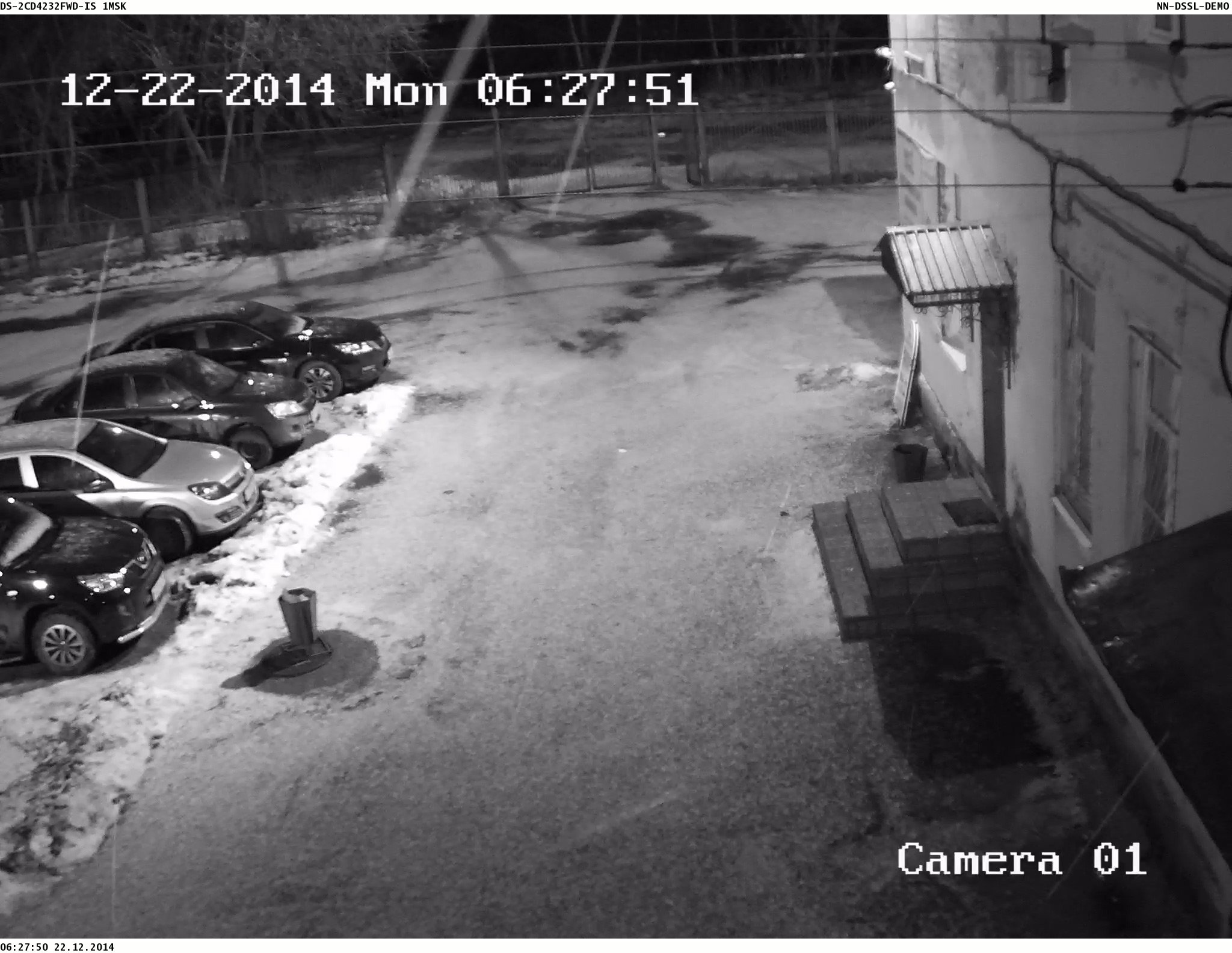

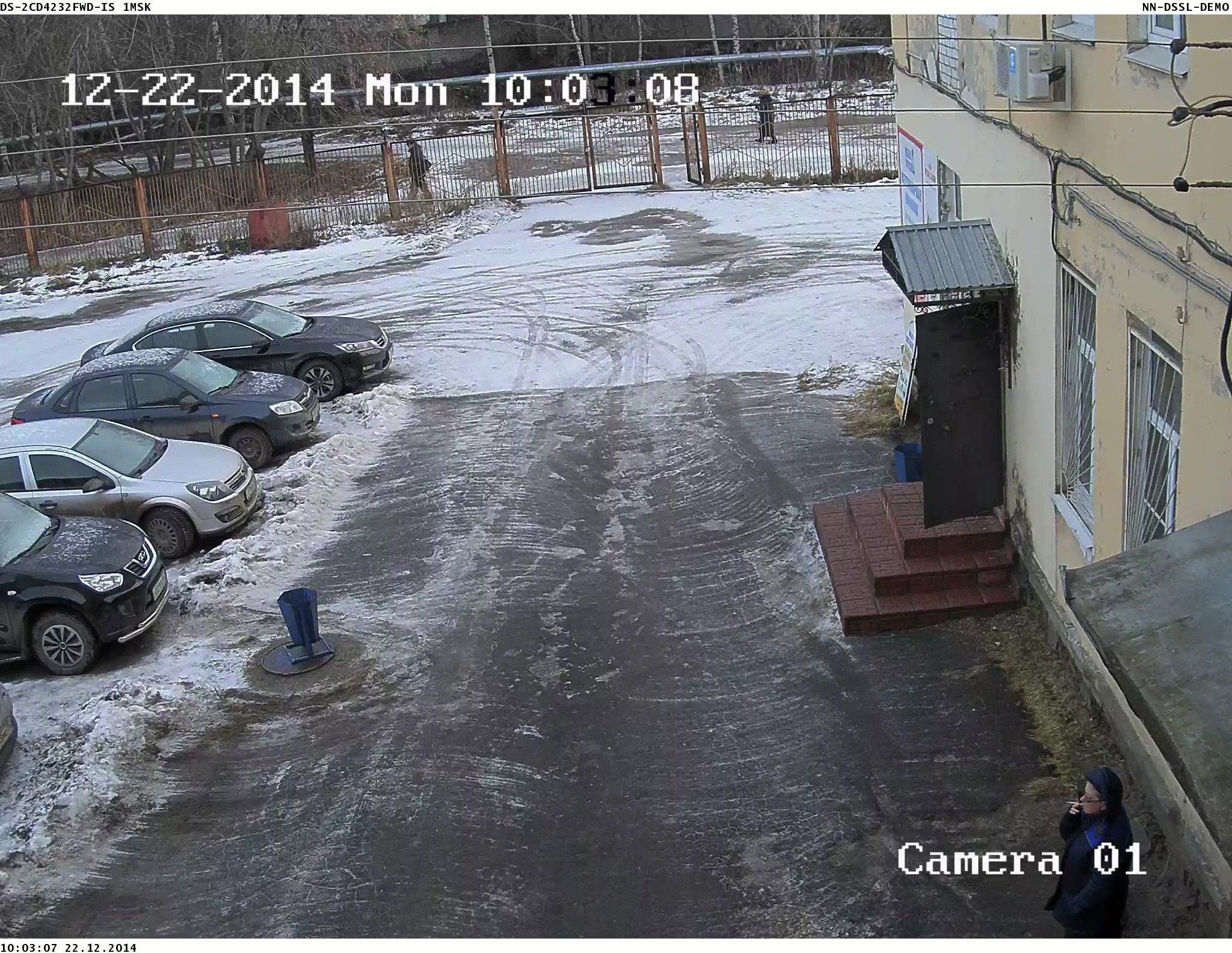

HikVision DS-2CD4232FWD-IS (утро, день, ночь)
