Видеонаблюдение

Видеонаблюдение (Сlosed Circuit Television, CCTV — система замкнутого телевидения) — процесс, осуществляемый с применением оптико-электронных устройств, предназначенных для визуального контроля или автоматического анализа изображений (автоматическое распознавание лиц, государственных номеров, вторжение в зону, подсчет людей). Другими словами, это "око" комплекса системы безопасности, и, как следствие, качество изображения, полученное через это "око", имеет основополагающее значение.

Как известно, 90% информации воспринимаемой человеком проходит через глаза, системы видеонаблюдения - не исключение. Видеонаблюдение - это та область, где за последние годы происходят наиболее серьезные изменения, внедряются новейшие научные методики анализа видеоинформации, увеличивается скорость и улучшается качество видеозаписи.

Система видеонаблюдения представляет собой электронное устройство – видеорегистратор (DVR) или плату захвата (оцифровки) видеосигнала монтируемая в совместимый компьютер где происходит оцифровка и аппаратное (программное) сжатие поступающего с видеокамер и микрофонов аналогового сигнала в цифровой код и его дальнейшая программная обработка. В последнее время на фоне прогрессивного развития цифровых технологий чаще стали использоваться IP-видеокамеры и сетевые видеорегистраторы (NVR). Данные камеры расширяют возможности использования, позволяя из любой точки земного шара наблюдать через Internet за происходящими событиями на важном объекте не только через компьютер, но и с мобильного устройства (телефона, планшета). А также получение необходимого сигнала при свершении заранее запрограммированных действий.

Система видеонаблюдения обеспечивает:

1. Визуальный контроль ситуации на охраняемом объекте — предоставление информации на пост наблюдения в режиме реального времени;
2. Запись видеоинформации на цифровой видеорегистратор, что позволяет документировать события, происходящие на объекте;
3. Выполнение функций охранной сигнализации через детекторы движения видеокамер или внешних охранных датчиков и информированность оператора системы о возникновении тревоги в контролируемой зоне.

Первая в мире система видеонаблюдения была создана в Германии компанией Siemens в 1942 году для наблюдения за испытаниями ракет «Фау-2» на полигоне Пенемюнде. Главным разработчиком той системы был Вальтер Брух, который позже, в 1963 году, руководил разработкой системы PAL.

Видеокамера это основной компонент системы видеонаблюдения.  Обычно разница между камерами, основанными на матрицах разных производителей, проявляется в сложных условиях освещения. В линейке каждого производителя присутствуют как дешевые и стандартные по параметрам матрицы, так и матрицы повышенного разрешения и/или повышенной чувствительности.

По типу выходного сигнала видеокамеры подразделяют на аналоговые и цифровые. Большинство цифровых камер передают сигнал по стандартной компьютерной сети типа Ethernet — так называемые IP-камеры.

По способу передачи данных видеокамеры делятся на проводные и беспроводные. Последние имеют в своем составе передающее устройство и антенну. Беспроводными в том числе являются цифровые IP-камеры, передающие изображение по радиоканалу сети Wi-Fi — так называемые Wi-Fi-видеокамеры.

По конструктивным особенностям камеры можно разделить на следующие типы:

Модульная видеокамера — бескорпусное устройство в виде однослойной печатной платы, наиболее распространён размер 32×32 мм, предназначена для установки в термокожухи, полусферы и т. п.

Купольная видеокамера, также известная как Dome camera — корпус представляет из себя полусферу или шар, прикреплённый к основанию. Может быть выполнена как из пластика, так и из металла.

Управляемые (поворотные или скоростные видеокамеры) — комбинированное устройство, состоящее из камеры, трансфокатора и поворотного устройства. Наибольшее распространение получили так называемые интегрированные камеры, выполненные в виде купола.

Минивидеокамера — видеокамеры в квадратных или цилиндрических корпусах, обычно применяемых как готовое изделие для установки внутри помещений.

Bullet видеокамера — камера имеет цилиндрический корпус. В основном этот тип является уличным.

Сube видеокамера — камера имеет кубический корпус. Этот тип является внутреним.

Объектив — устройство, предназначенное для фокусировки светового потока на матрице видеокамеры.

Объективы делятся на:

• монофокальные — объективы с постоянным фокусным расстоянием;
• вариофокальные (трансфокаторы) — объективы с переменным фокусным расстоянием, изменяемым вручную или дистанционно.

Возможные причины

а) Нет VGA или HDMI соединения.

б) Соединительный кабель поврежден.

в) Режим ввода монитора является неверным.

Шаги

1. Убедитесь, что устройство подключено к монитору через HDMI или VGA кабеля.

Если нет, пожалуйста, подключите устройство к монитору и делайте перезагрузку.

2. Убедитесь что соединительный кабель в порядке.

Если до сих пор нет отображения изображения на мониторе после перезагрузки, пожалуйста, убедитесь, что соединительный кабель в порядке, и меняйте кабель для подключения снова.

3. Убедитесь что Режим ввода монитора правильный.

Пожалуйста, убедитесь что режим ввода монитора соответствует режиму выхода устройства (например, если выходной режим NVR является выход HDMI, то режим ввода монитора должен быть вход HDMI). Если нет, измените режим входа монитора.

4. Проверьте, если неисправность устранена к шагу 1 до 3 шага.

Если устранена, завершите процесс.

Если нет, пожалуйста, обратитесь к инженеру из Hikvision для дальнейшего процесса.

Возможные причины

а) IPC и версии NVR не совместимы.

б) Неисправность блока питания IPC.

в) Нестабильная сеть между IPC и NVR.

г) Ограниченный поток с помощью переключателя, связанный с IPC и NVR.

Шаги

1. Убедитесь, что IPC и версии NVR совместимы.

1) Зайдите в интерфейс управления IPC "Меню>Камера>Камера>IP-камера", а также просмотрите  версию прошивки подключенного IPC.

2) Зайдите в интерфейс Информация о Системе "Меню>Обслуживание>Инфо о системе>Инфо об устройстве", а также просмотрите  версию прошивки подключенного NVR.

2. Проверьте если блок питания IPC стабильный.

1) Убедитесь, что индикатор питания нормальный.

2) Когда IPC офлайн, попробуйте команду пинг на ПК, чтобы проверить, если компьютер соединен с IPC.

3. Убедитесь, что сеть между IPC и NVR стабильна.

1) Когда IPC офлайн, соедините ПК и NVR с помощью кабеля RS-232.

2) Откройте гипер терминал, используйте команду пинг и продолжайте посылать большие пакеты данных для подключенного IPC, и проверьте, если существует потеря пакетов.

Примечание: Одновременно нажмите Ctrl и C для выхода из команды пинг.

Пример: Ввод пинг 172.6.22.131-l 1472-f.

4. Убедитесь, что переключатель не является потоком данных.

Проверьте марку, модель коммутатора, соединяющего IPC и NVR, и свяжитесь с производителем переключения и проверьте, если он имеет функцию управления потоком данных. Если это так, пожалуйста, выключите его.

5. Проверьте, если неисправность устранена на шаге 1 до 4 шага.

Если устранена, завершите процесс.

Если нет, пожалуйста, обратитесь к инженеру из Hikvision для дальнейшего процесса.

Возможные причины:

После подключения IPC к NVR, изображение выводится через основной интерфейс по умолчанию, а отображение камер на мониторе не настроены.

Шаги:

1. Включите выходной канал.

2. Выберите "Меню> Настройка> Live View> View" и выберите интерфейс видеовыхода в раскрывающемся списке и настройте окно, которое вы хотите просмотреть.

Примечания:

1) параметры отображения можно настроить только на местным действием NVR.

2) Различные команды камеры и режимы окна-деление могут быть установлены для различных выходных интерфейсов отдельно, и цифры, как "D1" и "D2" означают номер канала, а "X" означает, что выбранное окно не имеет вывод изображения.

3. Проверьте, если неисправность устранена с помощью вышеуказанных шагов.

Если устранена, завершите процесс.

Если нет, пожалуйста, обратитесь к инженеру из Hikvision для дальнейшего процесса.

Возможные причины:

а) Плохая сеть между NVR и IPC, и существует потери пакетов во время передачи.

б) обнаружение движения и функции сигнала тревоги включены, и параметры основного потока (нормальный) и Основной поток (событие) различаются. Таким образом, изображение тормозит в связи с изменениями изображения между различными резолюциями.

в) Частота кадров не достигла частоту кадров в режиме реального времени.

Шаги:

1. Убедитесь, что сеть между NVR и IPC подключена.

1) Когда изображение застряла, подключите порты RS-232 на ПК и задней панели NVR с помощью кабеля RS-232.

2) Откройте гипертерминал и выполните команду "Ping 192.168.0.0-l 1472-f" (IP-адрес может меняться в зависимости от реального состояния), и проверьте, если существует потеря пакетов.

Примечание: Одновременно нажмите Ctrl и C для выхода из команды пинг.

2. Проверьте параметры основного потока (Нормальный) и основной поток (Событие).

Выберите "Меню> Запись> Параметры> Запись», и установите разрешение основного потока (Событие) так же, как тот из основного потока (нормальный).

3. Убедитесь, что частота кадров это частота кадров в режиме реального времени.

Выберите "Меню> Запись> Параметры> Запись», и установите частоту кадров на полный кадр.

4. Проверьте, если неисправность устранена по вышеупомянутым шагам.

Если устранена, завершите процесс.

Если нет, пожалуйста, обратитесь к инженеру из Hikvision для дальнейшего процесса.

Возможные причины:

а) Плохая сеть между NVR и IPC, и существует потери пакетов во время передачи.

б) Плохая сеть между NVR и ПК, и существует потери пакетов во время передачи.

в) Аппаратная часть ПК не является достаточно хорошим, в том числе процессора, памяти и т.д.

Шаги:

1. Убедитесь, что сеть между NVR и IPC подключена.

1) Когда изображение застряло, подключите RS-232 порты на ПК и задней панели NVR с помощью кабеля RS-232.

2) Откройте гипер терминал и выполните команду "Ping 192.168.0.20 -l 1472-f" (IP-адрес

может меняться в зависимости от реального состояния), и проверьте, если существует потеря пакетов.

Примечание: Одновременно нажмите Ctrl и C для выхода из команды пинг.

2. Убедитесь, что сеть между NVR и ПК подключена.

1) Откройте окно CMD в меню Пуск, или вы можете нажать горячую клавишу "Windows + R", чтобы открыть его.

2) Используйте команду пинг, чтобы отправить большой пакет на NVR, выполните команду "ping 192.168.0.20-l 1472-f "(IP-адрес может меняться в зависимости от реального состояния), и проверьте, если существует потеря пакета.

Примечание: Одновременно нажмите Ctrl и C для выхода из команды пинг.

3. Убедитесь, что аппаратная часть ПК является достаточно хорошим.

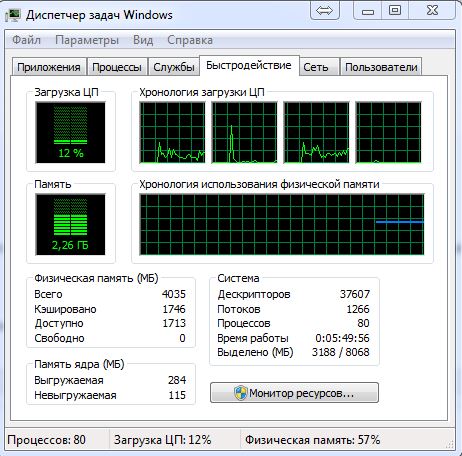

Одновременно нажмите Ctrl, Alt и Delete для входа интерфейс управления задачами для Windows, как показано на следующем рисунке.

Выберите вкладку "Performance"; проверьте состояние процессора и памяти.

Если ресурс не достаточный, пожалуйста завершите ненужные процессы.

4. Проверьте, если неисправность устранена по вышеупомянутым шагам.

Если устранена, завершите процесс.

Если нет, пожалуйста, обратитесь к инженеру из Hikvision для дальнейшего процесса.

Возможные причины:

а) кабель между датчиком и IPC не подключен хорошо; сопротивление не соответствует или несовместимо.

б) тип потока не установлен как "Видео & Аудио".

с) стандарт кодирования не поддерживается NVR.

Шаги:

1. Убедитесь что кабель между датчиком и IPC соединен хорошо; сопротивление соответствует и совместимо.

Войдите в IPC напрямую, и включите аудио, убедитесь, что звук нормальный. Если нет, пожалуйста, свяжитесь с  производителем IPC.

2. Убедитесь что параметры настройки верны.

Выберите "Меню> Запись> Параметры> Запись», и установите тип потока как "Audio & Video".

3. Убедитесь что аудио стандарт кодировки IPC поддерживается NVR.

NVR поддерживает стандарты G722.1 и G711, и если параметр кодирования входного аудио не является одним из предыдущих два стандарта, вы можете войти в IPC чтобы настроить его по поддержанному стандарту.

4. Проверьте, если неисправность устранена по вышеупомянутым шагам.

Если устранена, завершите процесс.

Если нет, пожалуйста, обратитесь к инженеру из Hikvision для дальнейшего процесса.

Возможные причины:

а) Установленое время системы является неправельным.

б) Условие поиска неверно.

в) Жесткий диск выдает ошибку или не обнаружен.

Шаги:

1. Убедитесь, что настройка системного времени является правильным.

Выберите "Меню> Настройка> Общие> Общие" и проверьте что "Время устройств" является правильным.

 2. Убедитесь, что условие поиска является правильным.

Выберите "Воспроизведение" и убедитесь, что канал и время правильны.

3. Убедитесь что состояние Жесткого диска нормально.

Выберите "Меню> Жесткий диск> Общие" для просмотра состояния Жесткого диска, и убедитесь, что жесткий диск обнаружен и статус Read/Write нормально.

4. Проверьте, если неисправность устранена по вышеупомянутым шагам.

Если устранена, завершите процесс.

Если нет, пожалуйста, обратитесь к инженеру из Hikvision для дальнейшего процесса.

Актуальное программное обеспечение, утилиты и прошивки для устройств (DVR,NVR,IPC) можно скачать на сайте www.videosecurity.md в разделе Поддержка -> Скачать

Описание. Имеются ли у нас какие-то инструкции в видеоформате.

Решение. Да, у нас имеются видеоролики по настройке оборудования.
Ссылка на плейлист с инструкциями https://www.youtube.com/watch?v=L0wwbeTmZmM&list=PLxHN5dIwkbQvLr8z4kPRM6KCWpBd2j5Sz
