DSC PC 1616 E16H

DSC PC 1616 E16H

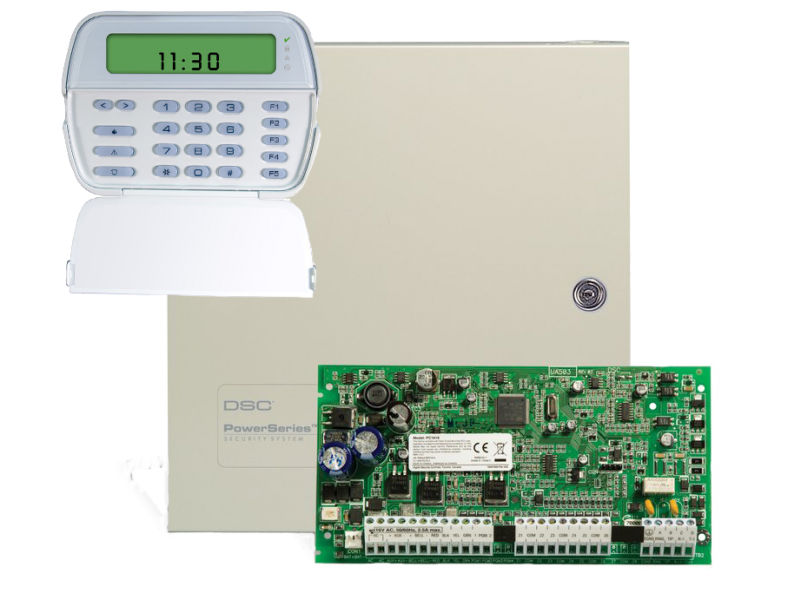

6-16 зон, или 32 зоны беспроводные, 2 группы (плата + бокс + ж/к клавиатура со встроенным радиоприемником RFK5501E1H)

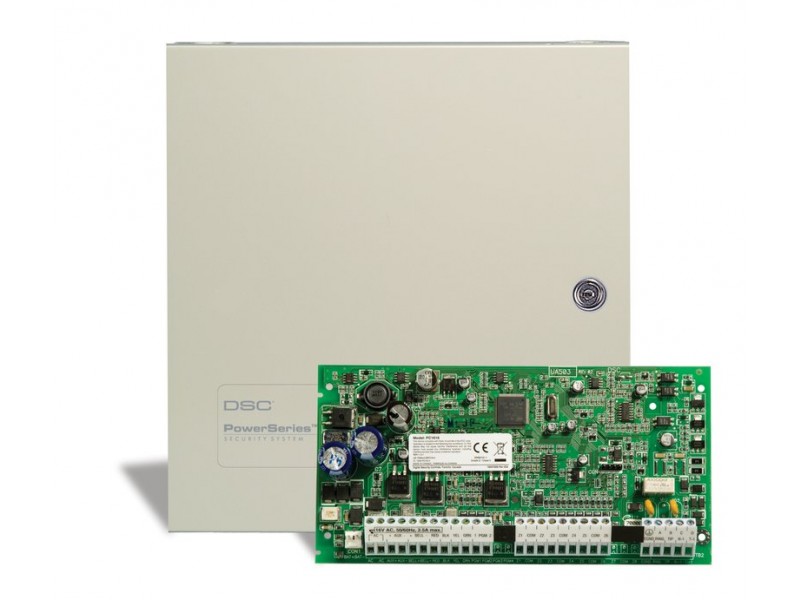

PC 1616 EH







Конфигурация зон

  • 39 типов зон, 12 программируемых атрибутов зон
  • Конфигурация шлейфов: нормально замкнутые, одиночный оконечный резистор, двойной оконечный резистор
  • Расширение проводных зон (с полным контролем) с помощью модулей РС5108 (8 зон)
  • Один вход зоны на каждом пульте управления
  • Расширение беспроводных зон (с полным контролем) с помощью модуля РС5132 (приемник)
  • 2 независимых раздела для РС1616
  • 4 независимых раздела для РС1832
  • 8 независимых разделов для РС1864
  • До 8 пультов в системе







        Коды доступа

— 1616: 47 кодов пользователя (уровень 2), один системный Мастер код (уровень 3), один код установщика (уровень 3), один код обслуживания.
— 1832: 71 код пользователя (уровень 2), один системный Мастер код (уровень 3), один код установщика (уровень 3), один код обслуживания.
— 1864: 94 кода пользователя (уровень 2), один системный Мастер код (уровень 3), один код установщика (уровень 3), один код обслуживания.

  • Программируемые атрибуты для каждого кода доступа
  • 1 миллион комбинаций для кодов доступа (для 6 цифровых кодов)
  • Запрет создания кода принуждения из кода пользователя ± 1 (согласно рекомендациям SIA).



Выход на оповещатель

  • 12 В постоянного тока, 700 мА, контролируемый (используется оконечный резистор)
  • Программируемые режимы работы: постоянно, пульсирующее или специальный сигнал (ISO 8201).
  • Пожарная тревога имеет приоритет над охранной тревогой



Память

  • Энергонезависимая память CMOS EEPROM
  • Сохранение настроек и статуса при отключении питания
  • Время хранения данных : не менее 20 лет.



Программируемые выходы

  • До 40 программируемых выходов, 23 функции
  • Выходы типа «открытый коллектор», подключаются к общему проводу при активизации.
  • Один сильноточный выход (300 мА), поддерживающий 2 проводной пожарный шлейф, на плате контрольной панели
  • 8 дополнительных слаботочных выходов (50 мА) на модуле РС5208
  • 4 сильноточных (1 А) выхода на модуле РС5204 (один выход контролирует целостность его шлейфа, как выход сирены).















Питание

  • Встроенный, контролируемый источник питания на 1,7 А
  • Тип А, согласно стандарту EN50131-6
  • Сетевое питание: 220-240 В, 50/60 Гц, 200 мА
  • Требуется трансформатор, устанавливаемый в корпус контрольной панели, постоянно подключенный к сети питания
  • Параметры трансформатора: выходное напряжение 16,5 В, 40 ВА
  • Выход AUX: 12 В, -15%, +10%, при сетевом питании от 85 до 110% и токе нагрузки от 0 до 0,5 А
  • Пульсации вторичного питания: не более 270 мВ
  • Аккумулятор: перезаряжаемый, 12 В
  • Емкость аккумулятора: 4 Ач, 7 Ач, 14 Ач (2х7 Ач) или 24 Ач (2х12 Ач)
  • Время работы от аккумулятора: 24 ч (для 14 Ач и нагрузке выхода AUX до 480 мА)
  • Время зарядки аккумулятора: 48 ч
  • Программируемый ток заряда: 400 или 700 мА
  • Порог индикации разряда аккумулятора: 11,1 В
  • Защита от глубокого разряда аккумулятора: отключение при 9,5 В
  • Потребление платы контрольной панели: 85 мА
  • Восстанавливающиеся автоматические предохранители на плате контрольной панели вместо плавких предохранителей
  • Контроль наличия сетевого питания, разряда аккумулятора с индикацией неисправности на пульте управления
  • Встроенные часы могут работать по частоте сетевого питания

Условия эксплуатации

  • Рабочая температура: -10 +50 град. С
  • Относительная влажность: не более 93% без конденсата



Характеристики пульта управления

  • Каждый пульт имеет 5 программируемых функциональных кнопок (см. ячейку [000] в таблицах программирования)
  • Версии пультов Т имеют встроенный темпер



Характеристики коммуникатора

  • Цифровой коммуникатор на плате контрольной панели
  • Поддержка основных форматов: SIA, Contact ID, 20 BPS и частного дозвона
  • Соответствует требованиям TS103 021 -1, -2, -3.







Функции контроля

РС1616/1832/1864 постоянно контролирует возникновение возможных
неисправностей и обеспечивает звуковую и световую индикацию
неисправностей на пульте управления. Конкретная неисправность
индицируется на ЖКИ (пролистывание) или светодиодными
индикаторами, в зависимости от типа пульта. Контролируются
следующие неисправности:

  • Сбой сетевого питания
  • Неисправность шлейфа
  • Неисправность пожарного шлейфа
  • Неисправность телефонной линии
  • Разряд аккумулятора
  • Неисправность шлейфа сирены
  • Радиопомехи
  • Сбой встроенных часов
  • Перегрузка выхода AUX
  • Темпер зоны
  • Неудача при передаче данных
  • Сбой модуля (потеря контроля или темпер)



Дополнительные функции

  • Автоматическое исключение (зон) при превышении предела (3 раза) тревог, срабатываний темперов, неисправностей (см. ячейку [377]).
  • Программируемая функция блокировки пульт а (см. ячейку [012])
  • Буфер памяти на 500 событий с указанием времени и даты.





Корпуса

Платы контрольных панелей РС1616/1832/1864 могут устанавливаться
в металлические корпуса, приведенные ниже. Во все корпуса может
быть установлен темперный контакт (на вскрытие и на отрыв от стены).
Дверца корпуса может фиксироваться шурупами или замком.

  • Универсальный корпус NV 2002
  • Модель РС5003С (съемная дверца), выполнен из стали 22G, крашенный, размеры 248 х 298 х 76 мм, вес 1500 г.
