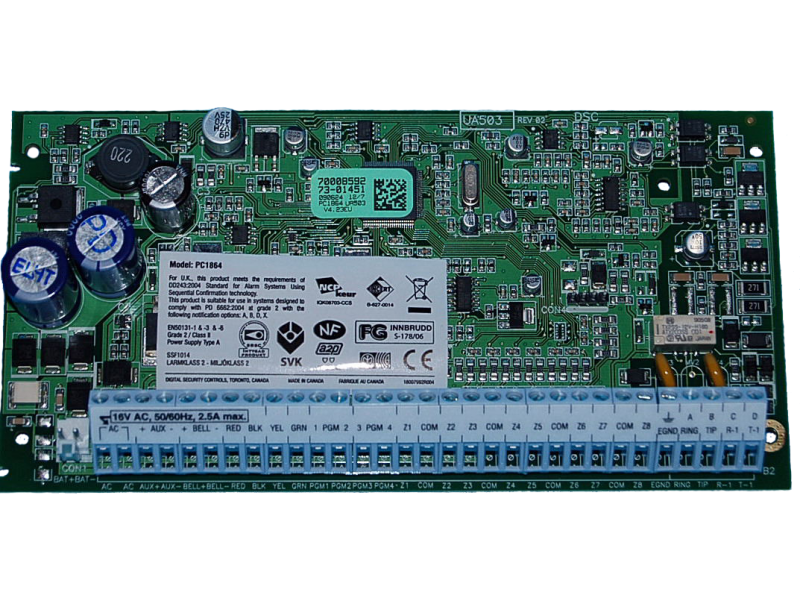

DSC PC 1864

PC 1864

Конфигурация зон

• 39 типов зон, 12 программируемых атрибутов зон
• Конфигурация шлейфов: нормально замкнутые, одиночный оконечный резистор, двойной оконечный резистор
• Расширение проводных зон (с полным контролем) с помощью модулей РС5108 (8 зон)
• Один вход зоны на каждом пульте управления
• Расширение беспроводных зон (с полным контролем) с помощью модуля РС5132 (приемник)
• 2 независимых раздела для РС1616
• 4 независимых раздела для РС1832
• 8 независимых разделов для РС1864
• До 8 пультов в системе

Коды доступа

— 1616: 47 кодов пользователя (уровень 2), один системный Мастер код (уровень 3), один код установщика (уровень 3), один код обслуживания.
— 1832: 71 код пользователя (уровень 2), один системный Мастер код (уровень 3), один код установщика (уровень 3), один код обслуживания.
— 1864: 94 кода пользователя (уровень 2), один системный Мастер код (уровень 3), один код установщика (уровень 3), один код обслуживания.

• Программируемые атрибуты для каждого кода доступа
• 1 миллион комбинаций для кодов доступа (для 6 цифровых кодов)
• Запрет создания кода принуждения из кода пользователя ± 1 (согласно рекомендациям SIA).

Выход на оповещатель

• 12 В постоянного тока, 700 мА, контролируемый (используется оконечный резистор)
• Программируемые режимы работы: постоянно, пульсирующее или специальный сигнал (ISO 8201).
• Пожарная тревога имеет приоритет над охранной тревогой

Память

• Энергонезависимая память CMOS EEPROM
• Сохранение настроек и статуса при отключении питания
• Время хранения данных : не менее 20 лет.

Программируемые выходы

• До 40 программируемых выходов, 23 функции
• Выходы типа «открытый коллектор», подключаются к общему проводу при активизации.
• Один сильноточный выход (300 мА), поддерживающий 2 проводной пожарный шлейф, на плате контрольной панели
• 8 дополнительных слаботочных выходов (50 мА) на модуле РС5208
• 4 сильноточных (1 А) выхода на модуле РС5204 (один выход контролирует целостность его шлейфа, как выход сирены).

Питание

• Встроенный, контролируемый источник питания на 1,7 А
• Тип А, согласно стандарту EN50131-6
• Сетевое питание: 220-240 В, 50/60 Гц, 200 мА
• Требуется трансформатор, устанавливаемый в корпус контрольной панели, постоянно подключенный к сети питания
• Параметры трансформатора: выходное напряжение 16,5 В, 40 ВА
• Выход AUX: 12 В, -15%, +10%, при сетевом питании от 85 до 110% и токе нагрузки от 0 до 0,5 А
• Пульсации вторичного питания: не более 270 мВ
• Аккумулятор: перезаряжаемый, 12 В
• Емкость аккумулятора: 4 Ач, 7 Ач, 14 Ач (2х7 Ач) или 24 Ач (2х12 Ач)
• Время работы от аккумулятора: 24 ч (для 14 Ач и нагрузке выхода AUX до 480 мА)
• Время зарядки аккумулятора: 48 ч
• Программируемый ток заряда: 400 или 700 мА
• Порог индикации разряда аккумулятора: 11,1 В
• Защита от глубокого разряда аккумулятора: отключение при 9,5 В
• Потребление платы контрольной панели: 85 мА
• Восстанавливающиеся автоматические предохранители на плате контрольной панели вместо плавких предохранителей
• Контроль наличия сетевого питания, разряда аккумулятора с индикацией неисправности на пульте управления
• Встроенные часы могут работать по частоте сетевого питания

Условия эксплуатации

• Рабочая температура: -10 +50 град. С
• Относительная влажность: не более 93% без конденсата

Характеристики пульта управления

• Каждый пульт имеет 5 программируемых функциональных кнопок (см. ячейку [000] в таблицах программирования)
• Версии пультов Т имеют встроенный темпер

Характеристики коммуникатора

• Цифровой коммуникатор на плате контрольной панели
• Поддержка основных форматов: SIA, Contact ID, 20 BPS и частного дозвона
• Соответствует требованиям TS103 021 -1, -2, -3.

Функции контроля

РС1616/1832/1864 постоянно контролирует возникновение возможных
неисправностей и обеспечивает звуковую и световую индикацию
неисправностей на пульте управления. Конкретная неисправность
индицируется на ЖКИ (пролистывание) или светодиодными
индикаторами, в зависимости от типа пульта. Контролируются
следующие неисправности:

• Сбой сетевого питания
• Неисправность шлейфа
• Неисправность пожарного шлейфа
• Неисправность телефонной линии
• Разряд аккумулятора
• Неисправность шлейфа сирены
• Радиопомехи
• Сбой встроенных часов
• Перегрузка выхода AUX
• Темпер зоны
• Неудача при передаче данных
• Сбой модуля (потеря контроля или темпер)

Дополнительные функции

• Автоматическое исключение (зон) при превышении предела (3 раза) тревог, срабатываний темперов, неисправностей (см. ячейку [377]).
• Программируемая функция блокировки пульт а (см. ячейку [012])
• Буфер памяти на 500 событий с указанием времени и даты.

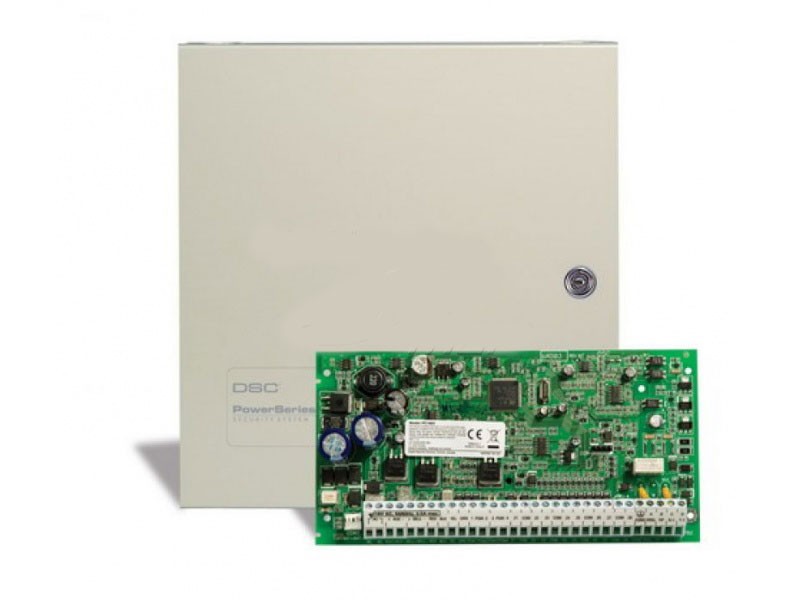

Корпуса

Платы контрольных панелей РС1616/1832/1864 могут устанавливаться
в металлические корпуса, приведенные ниже. Во все корпуса может
быть установлен темперный контакт (на вскрытие и на отрыв от стены).
Дверца корпуса может фиксироваться шурупами или замком.

• Универсальный корпус NV 2002
• Модель РС5003С (съемная дверца), выполнен из стали 22G, крашенный, размеры 248 х 298 х 76 мм, вес 1500 г.
