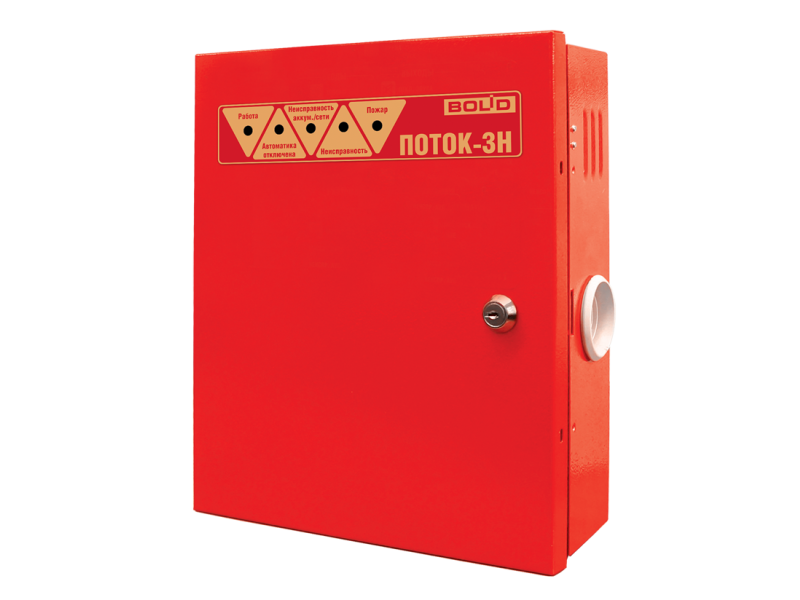

Поток-3Н

Поток-3Н


  • Управляет 4-мя пожарными агрегатами. Доступные типы агрегатов: основной и резервный пожарные насосы, жокей насос (компрессор), пожарная электрозадвижка, дренчерная секция, АВР и индикация аварийного уровня. Непосредственное управление агрегатами осуществляется при помощи шкафов ШКП.

  • Имеет возможность увеличения числа управляемых пожарных агрегатов за счёт подключения до 20 дополнительных «С2000-4» к внутреннему интерфейсу RS-485-2

  • Может управлять технологическим оборудованием (вентиляция, лифты и т.д.) при помощи встроенного реле

  • Имеет 10 базовых конфигураций, а также позволяет создавать пользовательские конфигурации

  • Позволяет изменять время задержки перед запуском и условия блокировки автоматического запуска

  • Обеспечивает контроль входных и выходных цепей на обрыв и короткое замыкание, контроль состояния ШКП и выхода насосов на режим

  • Имеет развитую самодиагностику прибора с отображением неисправностей на внутренних индикаторах

  • Осуществляет контроль источников основного и резервного питания

  • Имеет механический замок на крышке прибора и осуществляет контроль вскрытия корпуса

  • Имеет встроенный звуковой сигнализатор

  • Имеет программируемые входные цепи с возможностью изменять пороги срабатывания и время перехода из одного состояния в другое

  • Обеспечивает автоматический запуск пожаротушения от датчиков давления, ручной запуск от датчиков ручного пуска, а также дистанционный запуск командой сетевого контроллера ИСО «Орион» - пульта «С2000М» или АРМ «Орион Про» (пульт «С2000» и АРМ «Орион» не поддерживают «Поток-3Н»)

  • Осуществляет передачу служебных и тревожных сообщений на пульт «С2000М» и АРМ «Орион Про» по интерфейсу RS-485 и передачу извещений «Пожар» и «Неисправность» при помощи выходов типа «сухой контакт»

  • Резервное питание прибора осуществляется от встроенной аккумуляторной батареи

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ ПАРАМЕТРА

Контролируемые цепи (КЦ)

18 входов

Макс. сопротивление проводов без учета оконечного сопротивления

100 Ом

Мин. сопротивление между проводами КЦ или между каждым проводом и землей

50 кОм

Сопротивление оконечного резистора

4,7кОм ± 5%

Напряжение на каждом входе КЦ

15 В ÷ 22 В

Ограничение тока при коротком замыкании КЦ

15 мА

Световая индикация

29 светодиодных индикаторов

Лицевая панель

«Работа»
«Автоматика отключена»
«Неисправность аккум. / сети»
«Неисправность»
«Пожар»

Внутренняя панель

24 индикатора для расшифровки типа неисправностей

Встроенный звуковой сигнализатор

не менее 50 дБА на расстоянии 1 м

Датчик вскрытия корпуса

микроконтакт

Коммуникационный порт(для работы в ИСО «Орион»)

RS485-1, протокол Орион

Коммуникационный порт (для подключения ведомых «С2000-4»

RS485-2, протокол Орион

Питание прибора, основное

от 187 до 242 В (50 Гц ± 1%)

Питание прибора, резервное

аккумуляторная батарея, 12 В, 7А·ч

Выход для питания внешних устройств стабилизированным напряжением

(12 ± 2) В / 0,5 А

Выход для питания внешних устройств нестабилизированным напряжением

(12…20) В / 0,5 А

Контролируемые выходы

4 шт.

Выходы управления насосами (П1, П2, П3)

24 В, 0,14 А

Выход управления насосом / иным пожарным агрегатом (П4)

24 В, 0,5 А

Неконтролируемые Выходы

7 шт.

Реле «Пожар», «Неисправность»

2 А, 30 V DC/0,5 А, 125 V AC

Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д)

8 А, 30 V DC/8 А, 250 V AC

Выходы «НС1»… «НС4» (подключение светодиодов «Неисправность» на ШКП)

12 В, 10 мА

Рабочий диапазон температур

от 0 до +50 °C

Относительная влажность

до 98% при +25 °C

Степень защиты корпуса

IР30

Габаритные размеры

305х255х95 мм

Масса прибора

не более 6 кг (без аккумуляторной батареи)

Средний срок службы

10 лет

Программирование прибора

программа UProg.exe

Подключение к ПК

через интерфейс RS-485 с помощью преобразователя интерфейсов
